Fluke 2042 – מאתר כבלים

מאפיינים מרכזיים

מאתר כבלים של חברת FLUKE הוא מכשיר מדידה נייד המשמש לזיהוי כבלים ומוליכים חשמליים

  • מציאת מוליכים בקירות ומציאת הפרעות וקצרים במוליכים
  • זיהוי הפרעות וזיהוי קצרים בחימום תת רצפתי
  • זיהוי נתיכים והקצאת זרמים מעגליים עבורם
  • כל תחומי היישומים (שניהם
  • מציאת הפרעות במוליכים
  • מציאת מוליכים בקירות
  • מציאת קצרים במוליכים
  • בדיקות (ללא מתח או תחת מתח) ללא שימוש בכלים נוספים
  • קוד השידור וזיהוי מתח
  • קוד השידור ומגלה רמת מתח ראשי
  • אות קליטה אקוסטית עשויה להיות כבויה
  • איתור מוליכים בקרקע
  • איתור מים מתכתיים וחימום צנרת
  • איתור שקעים ואיתור שקעי הפצה לאחר שכוסו בטעות על ידי טייח
  • אפשרות כיבוי אוטומטי המכשיר
  • אפשרות לתאורה אחורית נוספת כשהמשתמש עובד בתנאי תאורה גרועים
  • התאמת רגישות אוטומטית וידנית
  • ניתן לעבוד עם משדרים נוספים על מנת להבדיל בין מספר אותות
  • תאורה אחורית
  • תצוגת המקלט מציגה את רמת האיתור
  • תצוגת המשדר מציינת את רמת השידור

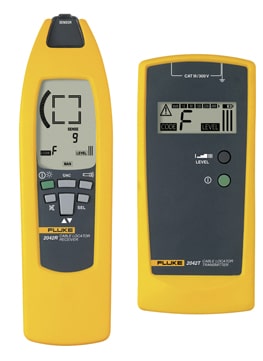

  • מאתר הכבלים של חברת FLUKE מורכב ממשדר ומקלט.
  • האות שנוצר על ידי המשדר מייצר זרם אשר גורם לשדה אלקטרומגנטי סביב המוליך החשמלי.
  • השדה אלקטרו-מגנטי גורם למתח בתוך סליל הקולט.
  • המתח המיוצר מוגבר, מפוענח ומומר לאות המקורי על ידי המקלט ורק בסוף מוצג על המסך.
  • הגדרת החיבור עבור המשדר במהלך ביצוע האפליקציה חייב להיות במעגל חשמלי סגור.
  • איתור מוליכים בקרקע.
  • זיהוי נתיכים והקצאת זרמים מעגליים עבורם.
  • איתור שקעים ואיתור שקעי הפצה לאחר שכוסו בטעות על ידי טייח.
  • זיהוי הפרעות וזיהוי קצרים בחימום תת רצפתי.
  • איתור מים מתכתיים וחימום צנרת.
  • כל תחומי היישומים (ללא מתח או תחת מתח) מתבצעים ללא שימוש בכלים נוספים.
  • תצוגת המשדר מציינת את רמת השידור, קוד השידור וזיהוי מתח.
  • תצוגת המקלט מציגה את רמת האיתור, קוד השידור ומגלה רמת מתח ראשי.
  • התאמת רגישות אוטומטית וידנית.
  • אות קליטה אקוסטית עשויה להיות כבויה.
  • אפשרות כיבוי אוטומטי המכשיר.
  • תאורה אחורית.
  • אפשרות לתאורה אחורית נוספת כשהמשתמש עובד בתנאי תאורה גרועים.
  • ניתן לעבוד עם משדרים נוספים על מנת להבדיל בין מספר אותות.

משדר
Outputsignal ………………………………125 kHz
External voltage detection
Voltage Range …………………………..12…400 V
Frequency Range……………………….0…60 Hz
Display ……………………………………..LCD with display of functions
External Voltge Detection …………..max. 400 V AC/DC
Over Voltage Category ………………..CAT III/300 V
Pollution Degree…………………………2
Power Supply …………………………….6 x 1,5 V, IEC LR6
Power Consumption ……………………max. 40 mA
Fuse …………………………………………F 0.5 A 500V, 6.3 x 32 mm
Temperature
Range (Work)…………………………….0…40°C, max 80% rel. humidity (not condens.)
Temperature Range (Storage) ……..-20…+60°C, max 80% rel. humidity (not condens.)
Height above MSL ……………………..up to 2000 meters
Dimensions ………………………………190 x 85 x 50 mm
Weight ……………………………………..approx. 260 g (without battery)
………………………………………………..approx. 400 g (with battery)

מקלט
Tracing depth …………………………….The tracing depth depends of medium and application
Cable Locator Mode……………………approx. 0…2 meters (single-pole application)
………………………………………………..approx. 0…0.5 meters (double-pole application)
Voltage detection ……………………….approx. 0…0.4 meters
Display ……………………………………..LCD with functions- and bargraph
Power Supply …………………………….1 x 9 V, IEC 6LR61
Power Consumption ……………………approx. 17 mA (without backlight or lamp)
………………………………………………..approx. 50 mA (with backlight)
………………………………………………..max. 70 mA (Backlight and lamp)
Temperature Range (Work) …………0…40°C, max 80% rel. humidity (not condens.)
Temperature Range (Storage) …… -20…+60°C, max 80% rel. humidity (not condens.)
Height above MSL ……………………..up to 2000 meters.
Dimensions ………………………………250 x 65 x 45 mm
Weight ……………………………………..approx. 220 g (without battery)
………………………………………………..approx. 270 g (with battery)
